زانو دودکش 45 درجه

معرفی

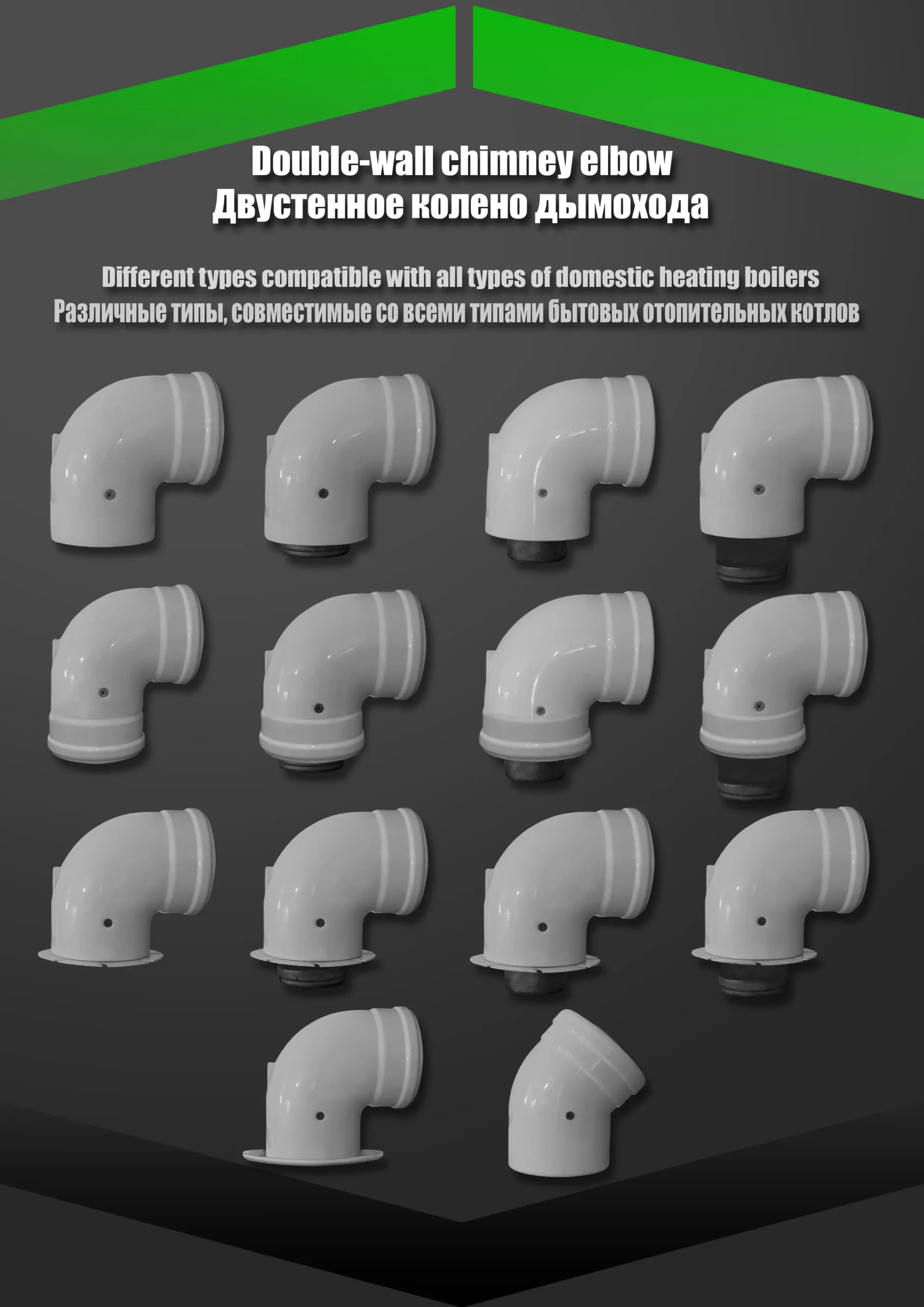

دودکش افقی یا زانو ۹۰ درجه یکی از مهم‌ترین قطعات در سیستم‌های گرمایشی به شمار می‌رود که وظیفه اصلی آن تغییر مسیر جریان دود و گازهای حاصل از احتراق است. این قطعه به دلیل طراحی دقیق و ساختار مقاوم خود، در پروژه‌های صنعتی، مسکونی و تجاری کاربرد گسترده‌ای دارد. جنس این زانو از فلز ضدخوردگی و مقاوم در برابر حرارت ساخته شده است که علاوه بر افزایش طول عمر محصول، ایمنی سیستم گرمایشی را نیز تضمین می‌کند.

ویژگی برجسته این زانو، سازگاری با برندهای مختلف پکیج و بویلر است؛ به همین دلیل می‌تواند به عنوان جایگزین مناسبی برای بسیاری از قطعات مشابه مورد استفاده قرار گیرد. نصب آسان، وزن مناسب، و طراحی استاندارد باعث شده تا پیمانکاران و مجریان تأسیسات به راحتی بتوانند در کوتاه‌ترین زمان آن را به سیستم اضافه کنند.

کارکرد

استفاده از زانو ۹۰ درجه علاوه بر بهبود عملکرد کلی سیستم، خطرات ناشی از نشت دود یا گاز را به حداقل می‌رساند و عمر مفید دستگاه را افزایش می‌دهد. اگر به دنبال راه‌حلی مطمئن، بادوام و مطابق با استانداردهای ایمنی هستید، این محصول می‌تواند انتخابی ایده‌آل برای پروژه‌های شما باشد.

ویژگی‌ها

• مقاوم در برابر حرارت و خوردگی
• نصب آسان و سریع
• سازگار با برندهای مختلف پکیج و بویلر
• طراحی استاندارد و ایمن
• افزایش طول عمر و کارایی سیستم گرمایشی

بررسی کاراکترهای کد محصول :

  در انواع زانو90درجه (A3)؛ هریک از کاراکترهای مدل محصول دارای مفهوم مجزایی است . با توجه به توضیح مذکور کاراکتر اول این کد شامل حروف لاتین می باشد؛ که بیانگر مدل بدنه بیرونی زانوی دو جداره ، با قطر 100میلیمتر مباشد،که این مدل ها شامل : A-B-C-D-E-F-G می باشند. کاراکتر دوم به نوع بدنه داخلی اشاره دارد که با توجه به قطر یکسان این لوله در تمامی مدل ها با اندازه 60 میلیمتر ؛ به عنوان ( 60 داخلی ) نامگذاری شده است.

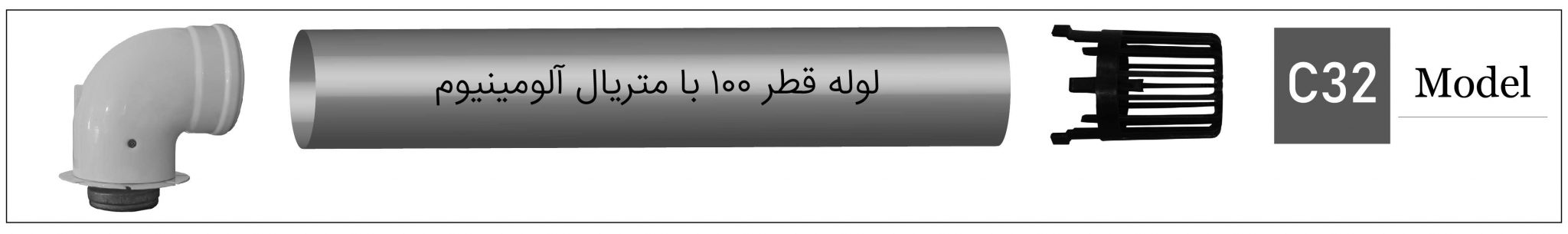

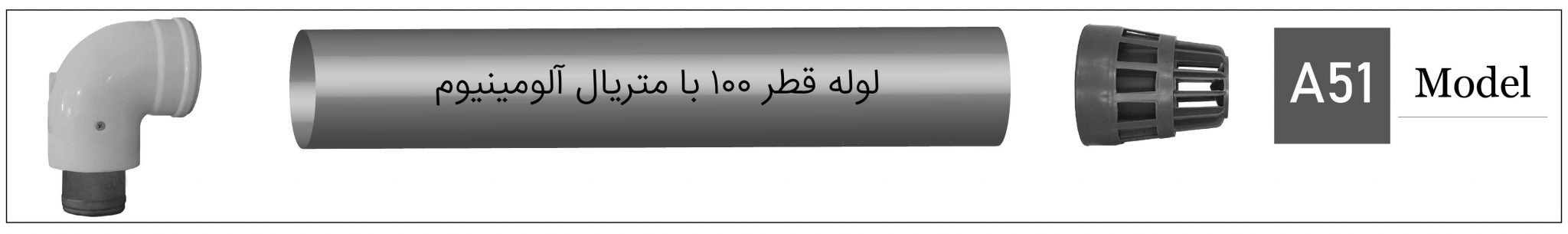

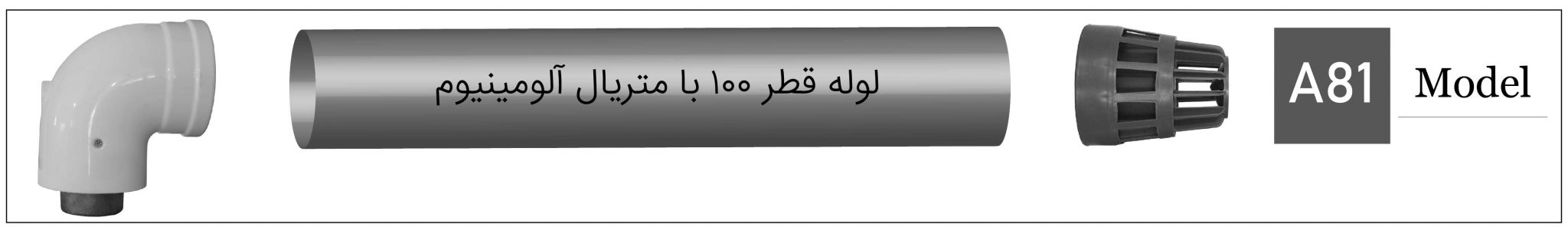

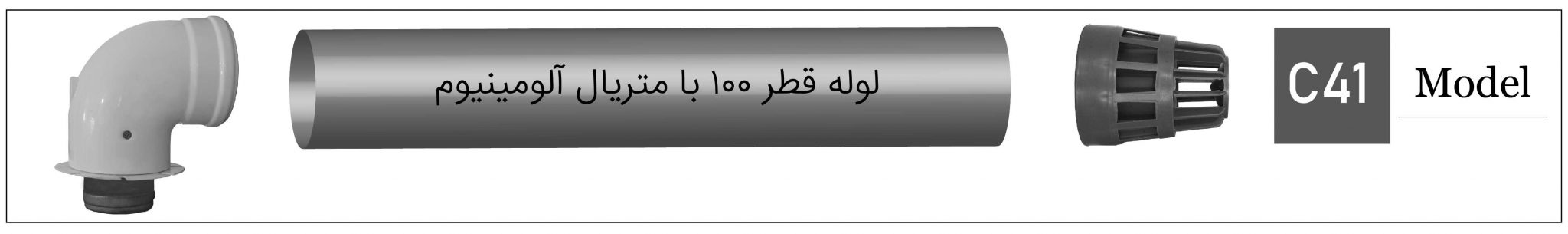

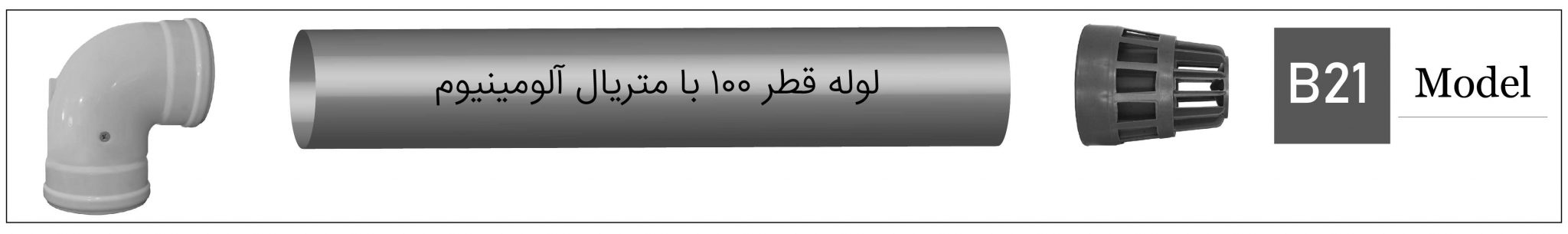

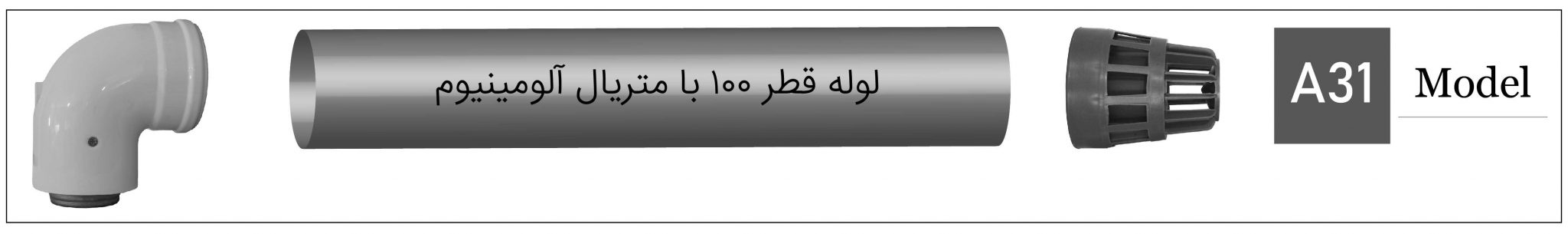

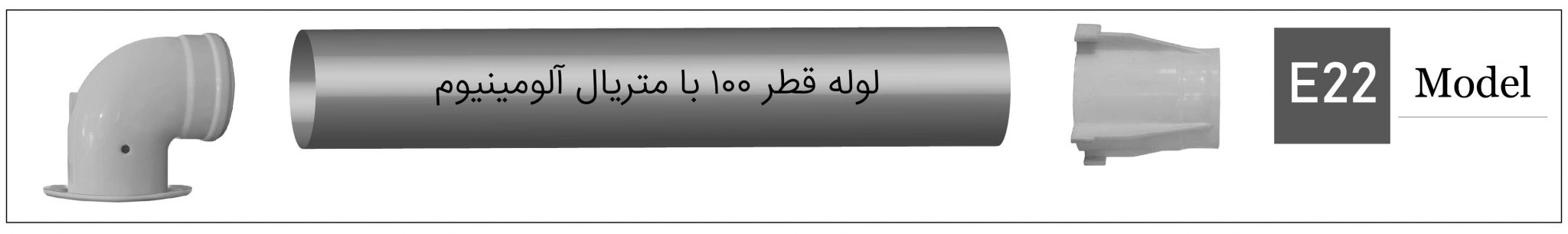

 و اما در مورد کیت های دودکش افقی دو جداره:

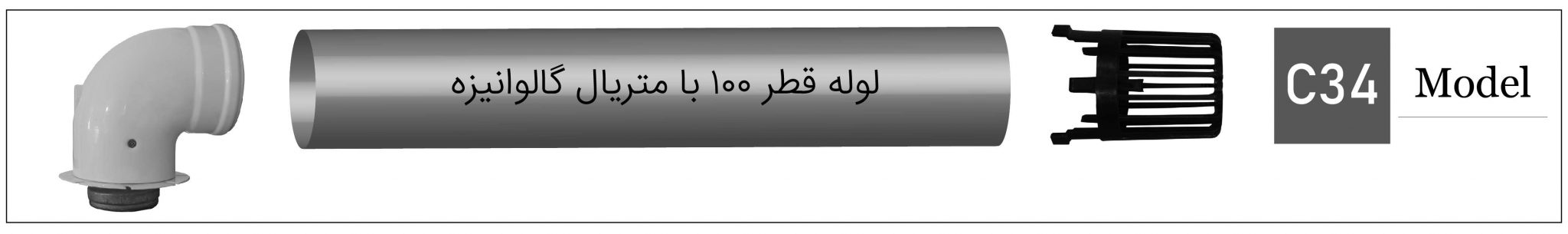

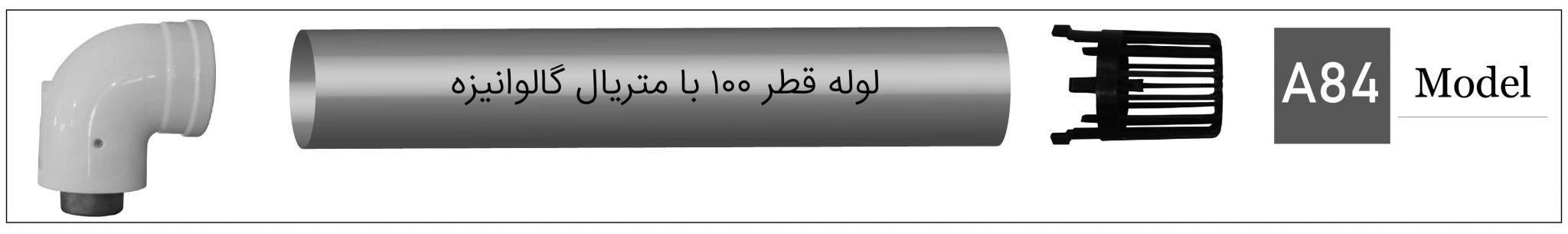

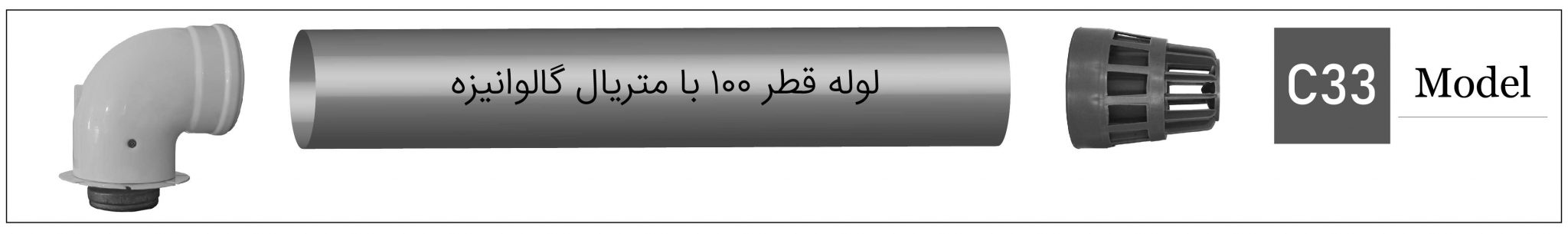

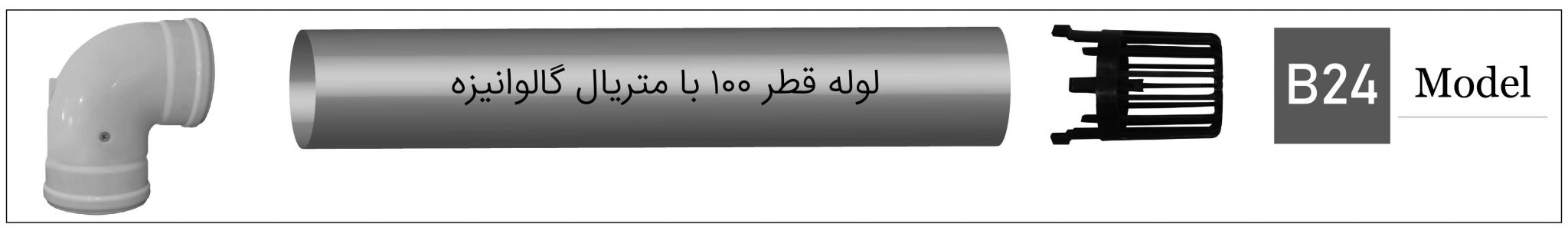

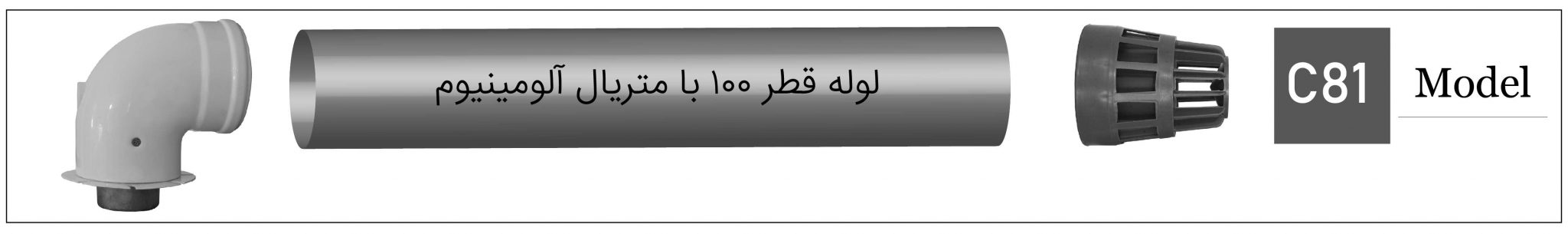

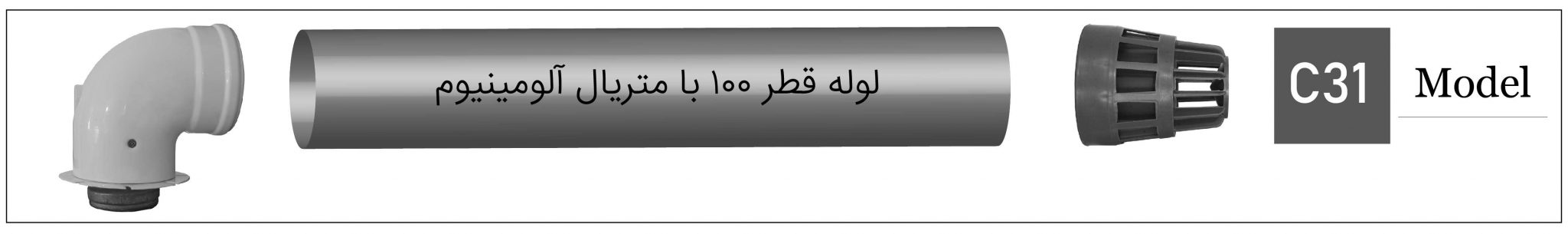

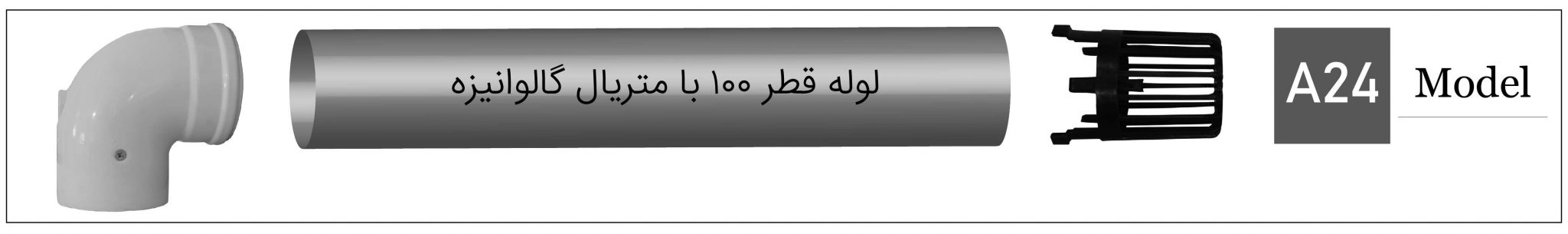

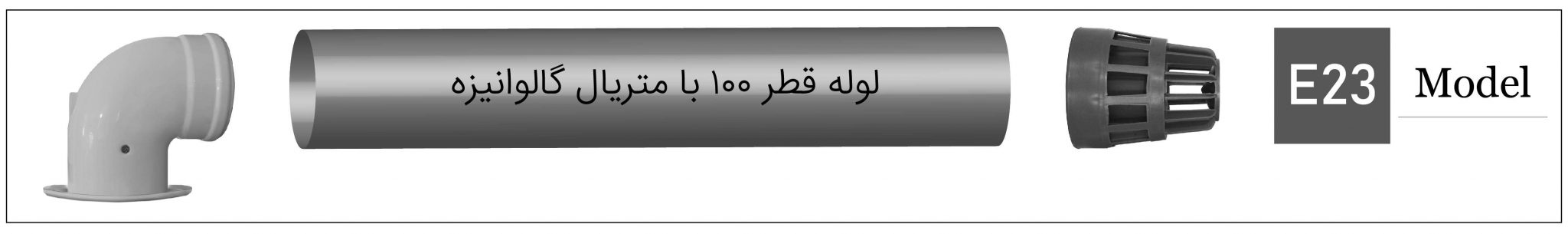

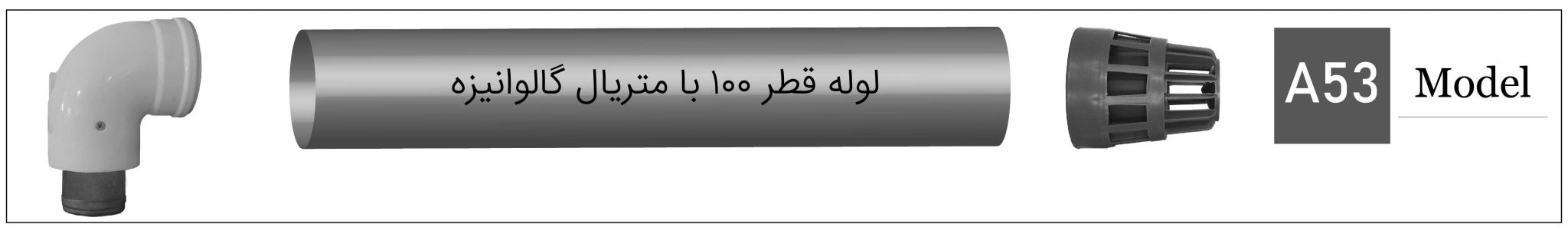

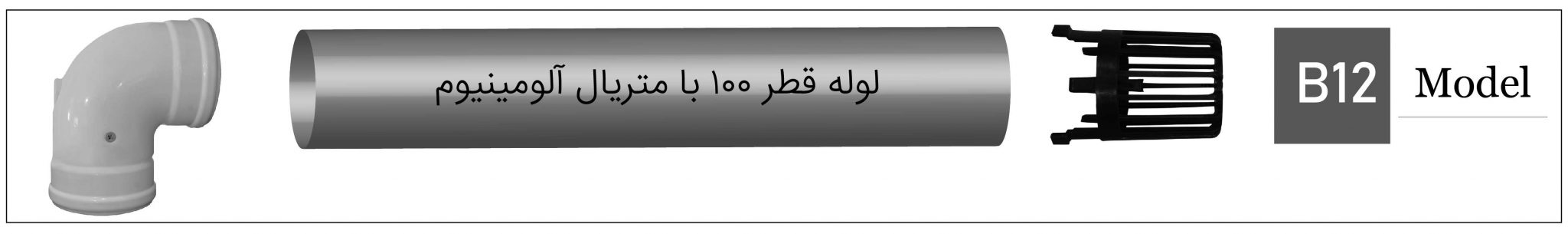

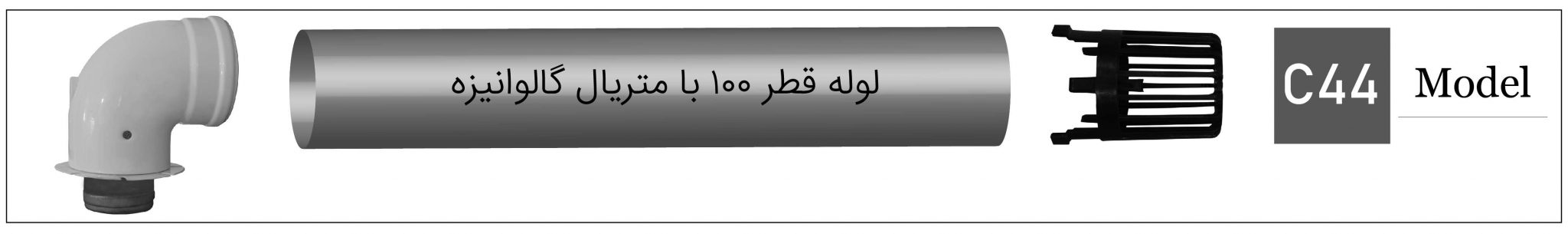

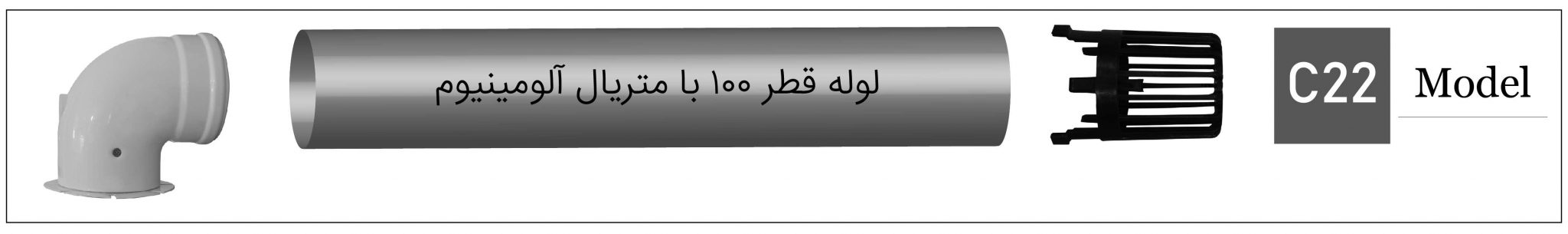

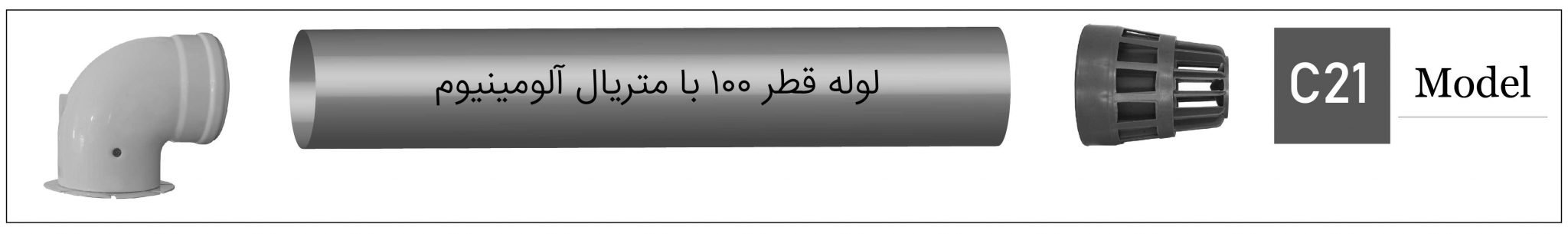

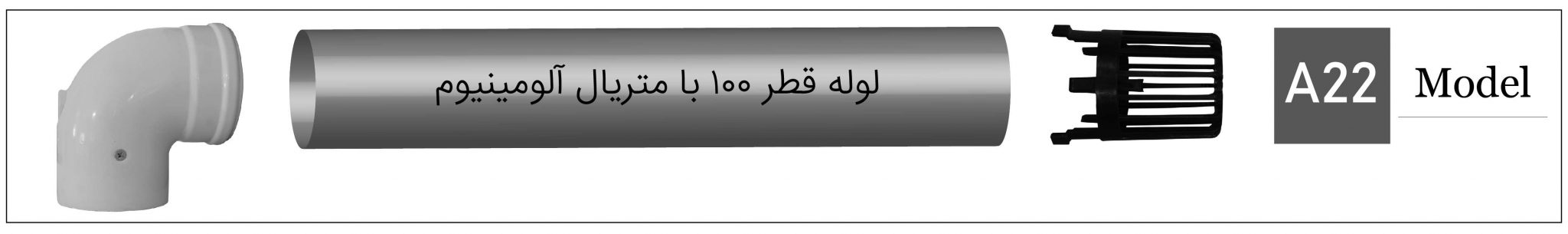

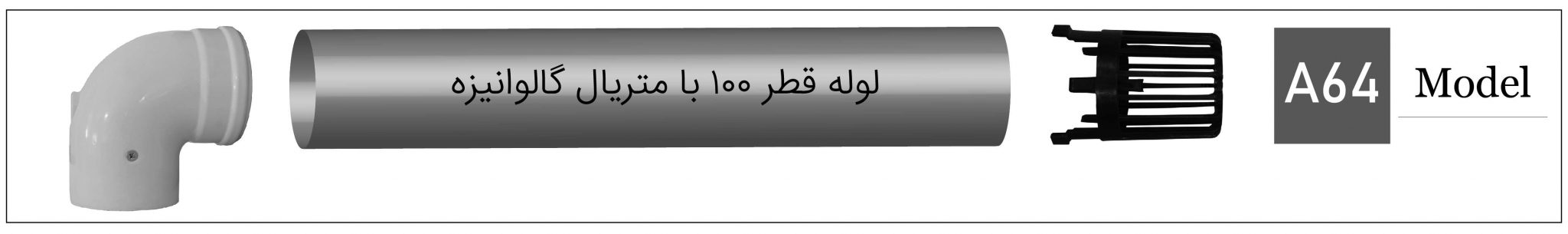

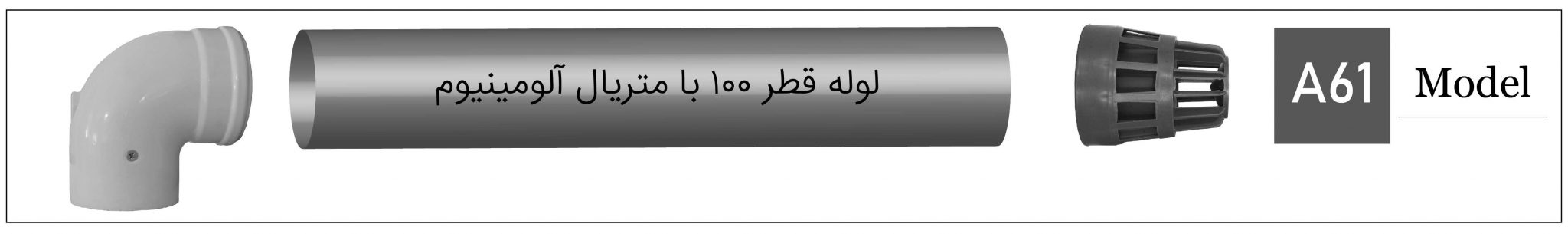

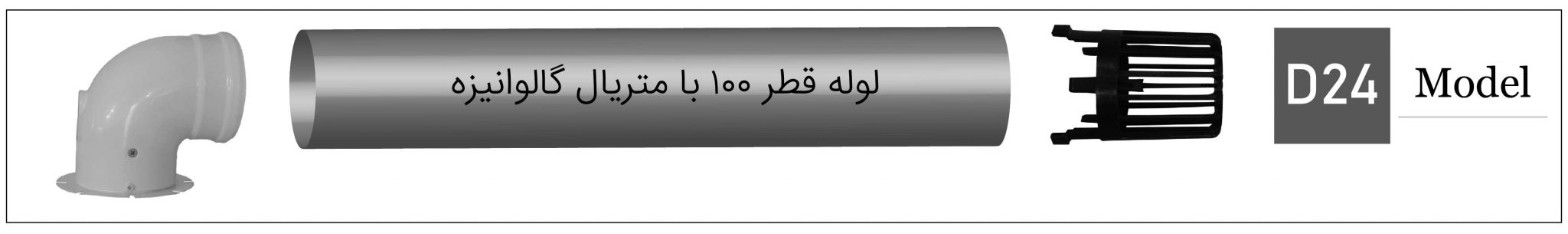

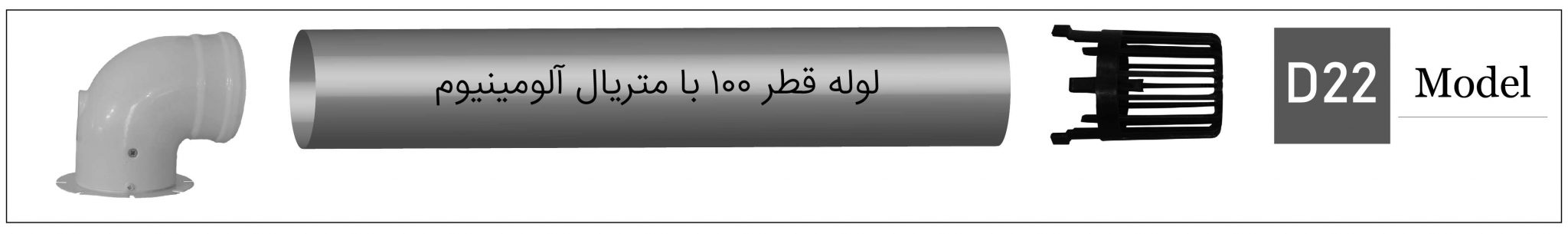

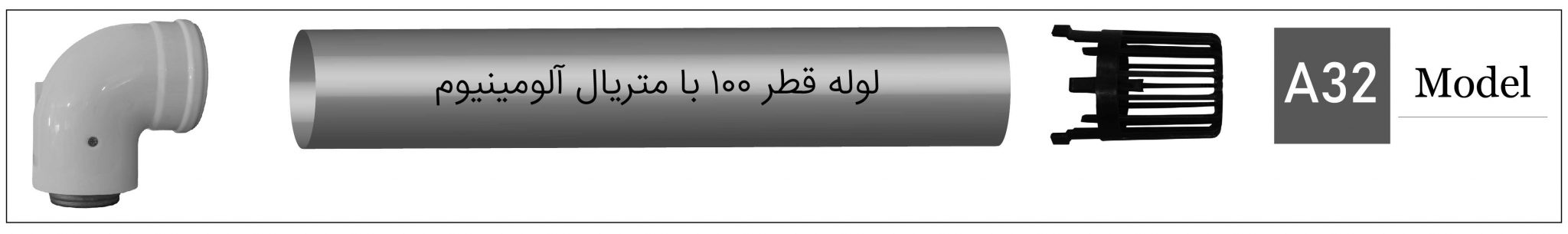

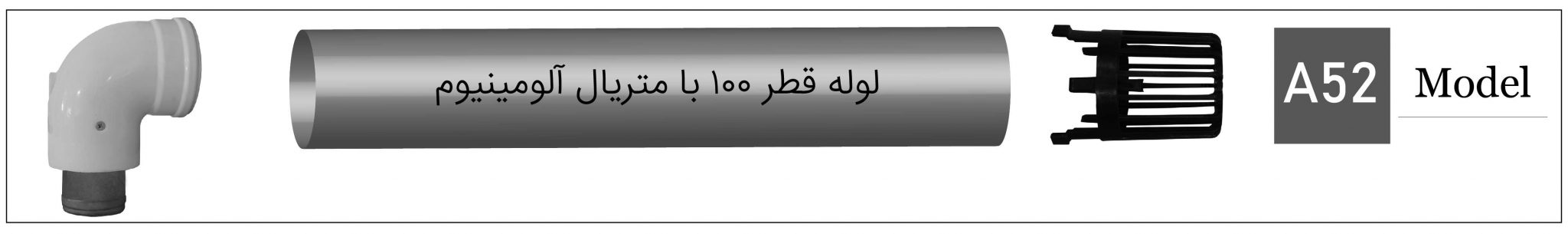

 کاراکتر سوم نیز ؛ که صرفا در شناسایی انواع کیت کاربرد دارد ، بیانگر جنس لوله و نوع کلاهک هر کیت می باشد . با این توضیح که ؛ عدد ۱ در این کاراکتر به معنی جنس لوله با قطر ۱۰۰ میلیمتر و با متریال آلومینیوم و عدد ۳ به معنی جنس لوله با قطر ۱۰۰ میلیمتر و با متریال گالوانیزه می باشد.  لازم به ذکر است در همه دودکش ها به غیر از مدل های چگالشی ؛ جنس لوله ۶۰ فقط آلومینیوم می باشد.

در ادامه لازم به توضیح است که ، زانوی داخلی استفاده شده در این محصول به قطر ۶۰ میلیمتر و زانوی خارجی به قطر ۱۰۰ میلیمتر به روش دایکاست (( ریخته گری تحت فشار )) تولید می شود . آلیاژ مورد استفاده در این قطعه مطابق استاندارد  ( EN 573-3 :۲۰۱۹ ) در گروه ۶۰۶۰ قرار دارد. پوشش رنگ استفاده شده بر روی زانوی خارجی از نوع پودری پلی استر براق می باشد ؛ که طی دمای ۲۰۰ درجه سانتیگراد و در مدت ده دقیقه ، به پخت لازم می رسد.

جدول سازگاری:

کد محصول	تصویر سازگاری	سازگاری با برند	توضیحات
سری A
22420001		ال جی (گلدیران) باکسی شاپه گرم ایران مارس	A2
22420002		۲۰۰۰ آلپروس ایران رادیاتور بارلی بوتان بیتا تاچی دمراد مرکوری	A3
22420016		آلزان ایساتیس ایکاروس	A5
22420004			A6
22420005		آریستون سونیه دوآل	A8
سری B
22220211			B1
22420007			B2
سری C
22420008		ایرتورپن بارلی بایمک بیاسی شعله خیز آذر کوبر	C2
22400009		آ.ج.آ ایرفل بوش جهان افروز	C3
22420010		استانبول انرژی درآون سولدی	C4
22420015		فرولی لورچ	C8
سری D
22420012			D2
سری E
22420013			E2
